XN-9100
Das leistungsstarke System für Ihre wachsenden Anforderungen
- Nahtlose Skalierbarkeit: hochflexible Workflow- und Konfigurationsmöglichkeiten
- Mehrstandort-Konzepte
- Idealer Workflow von der Routine bis hin zu spezialisierten Tests
- Vollständig integriertes Ausstrich- und Färbemodul (SP-50) und optional integrierbares Digital Imaging System DI-60
- Optionales Vorsortier-, Sortier- und Archivierungsmodul für das Rack- Management mit TS-10 und Integration von ESR und HbA1C
Noch nie war der Proben- und Validierungs-Workflow so einfach und optimal zu implementieren wie mit den Automatisierungslösungen der XN-Serie. Der XN-9100 ist das größte Basismodell der XN-Serie und bietet den höchstmöglichen Automatisierungsgrad sowie eine stufenlose Modularität und Skalierbarkeit. Basierend auf einer eingehenden Analyse Ihrer individuellen Situation entwickeln wir eine maßgeschneiderte Lösung für Ihre Bedürfnisse. Durch die optimale Zusammenstellung individueller Analysemodule, diagnostischer Applikationen und einer Probenrouting-Optimierung, erhalten Sie auf kleinstem Raum ein effizientes Analysesystem. Zusätzlich ermöglicht ein Echtzeit-Reflex-Regelwerk die bestmögliche TAT für alle Proben. Das Ergebnis: Wenn eine Probe im Validierungsbildschirm präsentiert wird, können Sie sicher sein, dass die Informationen, die zur Beurteilung der Ergebnisse verwendet wurden, bereits in mehreren Kaskaden vom System geprüft wurden.
Der XN-9100 setzt sich aus mindestens zwei XN-Analysemodule sowie mindestens einem Ausstrich- und Färbeautomaten, dem SP-50 zusammen. Da die Laborumgebung und die Bedürfnisse erheblich variieren, bieten wir den XN-9100 in verschiedenen Konfigurationen an. Alle Konfigurationen sind modular und skalierbar, um den individuellen Bedürfnissen bestmöglich gerecht zu werden. Jede XN-9100 Konfiguration kann bei Bedarf mit einem XN-20 Modul ausgestattet werden. Damit stehen neben einem spezifischen Flagging von Blasten oder abnormalen Lymphozyten zusätzlich die Möglichkeiten der Stammzell-Zählung (optionale Lizenz) oder der Bestimmung der Extended Inflammation Parameter (optionale Lizenz) zur Verfügung.
Extended IPU
Die Extended IPU als integrierte Komponente aller XN-9100-Konfigurationen steuert die komplette Auftragsverwaltung für die EDTA-Röhrchen sowie den Proben- und Datenworkflow. Dank der Automatisierung und Optimierung des Workflow-Prozesses mittels Rack-Management und Probenregistrierung bietet es eine vollständige Rückverfolgbarkeit für alle EDTA-Röhren.
Automatisches Ausstreichen und Färben
Proben, die einen Ausstrich benötigen, werden automatisch an den Ausstrich- und Färbeautomaten SP-50 weitergeleitet und dann an das optional integrierbare digitale Bildgebungsmodul DI-60 übertragen.
Intelligenter Probensortierer
Der TS-10 und der TS-10 Up sind intelligente Probensortierer für die XN-Automation für mit Barcodes versehene Probenröhrchen in Arbeitsbereichen mit hohem Probenaufkommen.
Integrierte HbA1C Analyse
Mit dem in eine XN-9100-Konfiguration integrierten Analysator HLC-723 G11 von Tosoh können Sie Ihre HbA1c-Aufträge vollautomatisch aus einem einzigen EDTA-Röhrchen in einem Arbeitsschritt zusammen mit den Routineuntersuchungen in der Hämatologie bearbeiten.
XN-Layouts

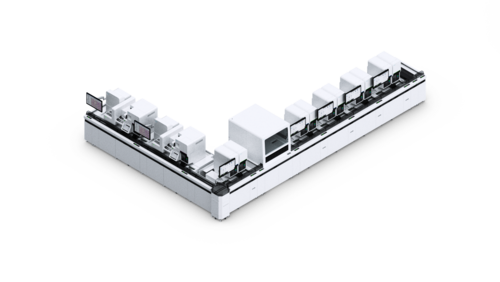

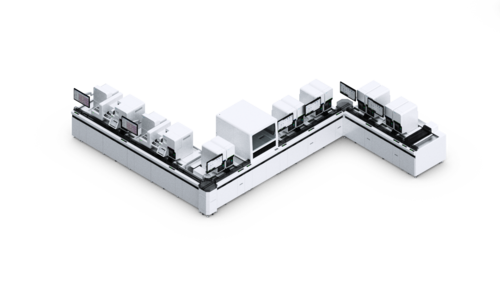

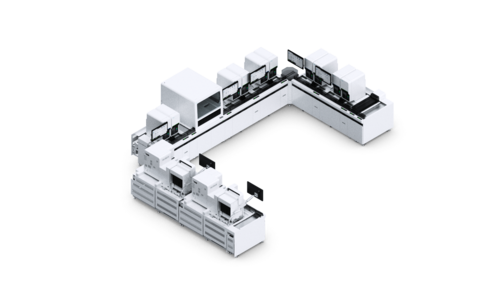

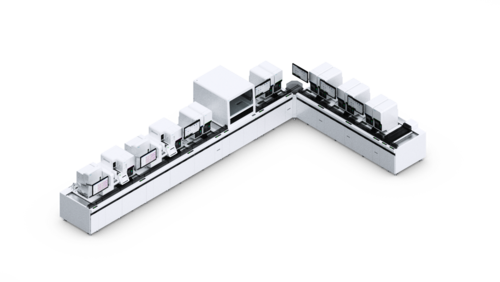

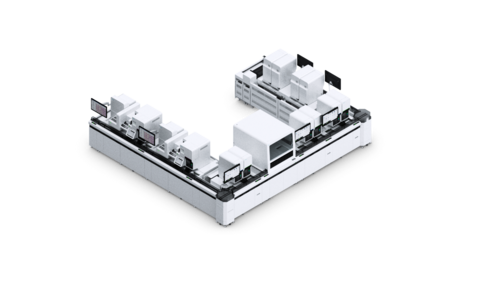

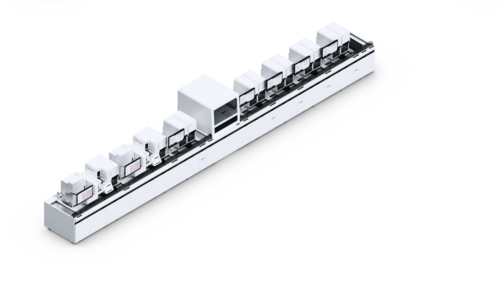

Die TU-40 Wendeeinheit macht es möglich den Probenverlauf zwischen den XN-Einheiten um 90 Grad zu drehen. Dank dieser kleinen Einheit steht Ihnen so gut wie jede gewünschte Konfiguration zur Verfügung.
Perfekt sortiert in die Automation
Der ATRAS SL ist ein Schüttgutsortierer, der die Probenröhrchen automatisch und selektiv in XN-Racks einsortiert. Die Sysmex Racks werden automatisch auf einen Startyard einer XN-Automation transportiert.
Integrierte Blutsenkungsgeschwindigkeit
Mit dem in eine XN-9100-Konfiguration integrierten Interrliner XN von RR Mechatronics können Sie Ihre Blutsenkungsgeschwindigkeits-Aufträge vollautomatisch mit der Goldstandard-Westergren-Methode von einem einzigen EDTA-Röhrchen in einem Arbeitsschritt zusammen mit den Hämatologie-Routineuntersuchungen bearbeiten.
Messtechnologie | WBC DIFF/RET/PLT-F/WPC: Fluoreszenz-Durchflusszytometrie RBC/PLT: Hydrodynamisch-fokussierte Impedanzmessung HGB: zyanid-freie SLS Hämoglobin-Methode |
Durchsatz | Ab 200 Proben/Stunde im Vollblutmodus (WB-Mode) Bis zu 40 Proben/Stunde im Bodyfluid Modus (BF-Modus) pro Modul Bis zu 30 Ausstriche/Stunde im Standard Modus Bis zu 75 Ausstriche/Stunde mit der optionalen Hoch-Durchsatz-Lizenz |
Ansaugvolumen XN-Module: |
88 μL im Vollblutmodus (WB-Mode) und Bodyfluid-Modus (BF-Mode) |
Analyseparameter | Vollblutmodus Mit RET-Applikation (optional) Mit PLT-F-Applikation (optional) Mit WPC-Applikation (optional) Mit XN Stem Cells-Anwendung (optional) Mit BF-Applikation (optional) |
Sampler-Ladekapazität | 25 Racks (250 Proben) – Start Yard (ST-40) Kapazität |
Integrierte optionale Module | DI-60 zur digitalen Imaging Analyse Tube Sorter TS-10 Tosoh HLC-723 G11 – automatisierter Glykohämoglobin Analyse |
Färbeprotokolle (SP-50) | May Grünwald – Giemsa, Wright – Giemsa, Wright |
Datenspeicherkapazität – XN-Modul | Ergebnisse: 100.000 Proben Patienten-Information: 10.000 Aufzeichnungen QC Files: 99 files (300 Plots pro File) Reagenzwechsel-History: 5.000 Aufzeichnungen X-bar Kontrolle: 300 Plots x 94 Files X-barM Kontrolle: 300 Plots x 5 Files |
